Dobrze zaprojektowana i wyregulowana rekuperacja powinna pracować bardzo cicho. W praktyce bywa inaczej. Szum w kanałach, dudnienie w suficie, klikanie anemostatów, głośna centrala w nocy. Każdy z tych objawów ma inne źródło i inne rozwiązanie. Problem w tym, że większość prób naprawy trafia w zły element, bo diagnoza opiera się na tym, gdzie hałas jest najgłośniejszy, a nie skąd pochodzi.

Ten artykuł porządkuje temat od strony technicznej: skąd bierze się hałas w instalacji rekuperacji, jak go zlokalizować i co konkretnie trzeba zmienić, żeby instalacja była cicha.

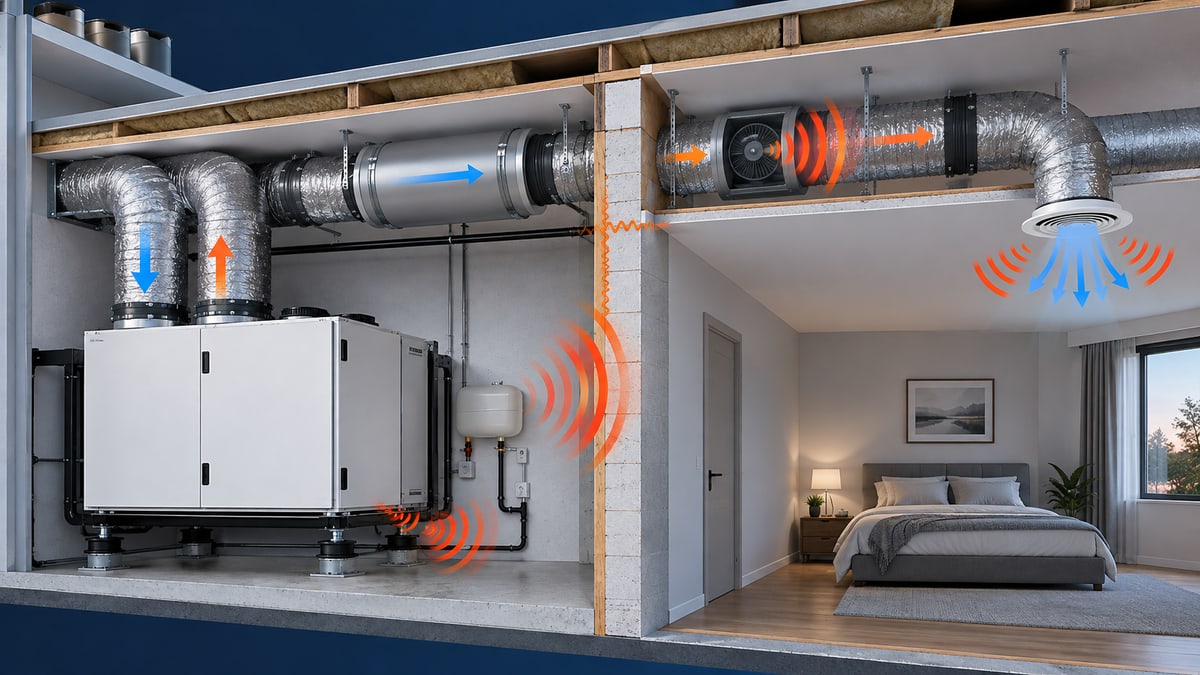

Trzy główne źródła hałasu w rekuperacji

Zanim zaczniesz szukać winy w centrali albo kręcić anemostatami, warto wiedzieć, że hałas w wentylacji mechanicznej pochodzi z trzech różnych miejsc. Każde z nich daje inny charakter dźwięku i wymaga innego działania.

1. Hałas aerodynamiczny: za duże prędkości powietrza

To częste źródło problemu i jedno z pierwszych miejsc do sprawdzenia. Wraz ze wzrostem prędkości powietrza zwykle rosną szum, opory i ryzyko świstu na przewężeniach. Nie istnieje jednak jedna graniczna prędkość gwarantująca ciszę w każdej instalacji: wynik zależy także od średnicy, kształtek, zakończeń, tłumienia i wymaganego poziomu hałasu w pomieszczeniu.

Za wysokie prędkości to zwykle efekt zbyt małych średnic przewodów. Instalator oszczędza na materiale albo nie ma projektu i dobiera przekroje "na oko". Efekt bywa prosty: przewód o zbyt małej średnicy tam, gdzie potrzebny był większy przekrój, i słyszalny szum w sypialni już przy normalnej pracy centrali.

Jeśli hałas narasta wraz ze zwiększeniem wydajności wentylatora i jest słyszalny jako ciągły szum lub świst przy kratce, prawdopodobną przyczyną jest przepływ powietrza albo lokalne przewężenie. Trzeba sprawdzić całą drogę: kanał, kształtki, skrzynkę, przepustnicę i element końcowy.

Praktyczna zasada: nie diagnozuj hałasu na podstawie samej średnicy i jednej wartości prędkości. Najpierw potwierdź wymagany przepływ, zmierz rzeczywisty wydatek i znajdź element, na którym powstaje szum. Czasem pomaga większy przekrój, a czasem korekta przepustnicy, anemostatu, kształtki lub tłumienia.

2. Hałas mechaniczny: centrala i drgania

Centrala wentylacyjna to urządzenie z wirującymi wentylatorami. Drgania wentylatora przenoszone przez obudowę do konstrukcji budynku i dalej przez kanały to osobny problem od hałasu aerodynamicznego. Charakterystyczny objaw to niskie buczenie lub dudnienie słyszalne nie przy anemostatch, lecz w całym pomieszczeniu, szczególnie przy ścianach i suficie.

Najczęstsze przyczyny to twarda zabudowa centrali bez podkładek antywibracyjnych, sztywne podłączenie centrali do kanałów bez elastycznych łączników, oraz montaż urządzenia bezpośrednio na suficie podwieszanym bez izolacji akustycznej.

Centrala powinna być podwieszona na wibroizolatorach albo postawiona na macie tłumiącej. Kanały powinny być podłączone przez krótki odcinek elastyczny, nie na sztywno. Jeśli centrala jest przykręcona wprost do stelażu karton-gips, każde drganie idzie bezpośrednio w sufit.

3. Brak tłumienia: hałas przechodzi wprost z centrali do pomieszczeń

Każda centrala generuje pewien poziom hałasu od wentylatora. Zadaniem instalacji jest ten hałas zatrzymać, zanim dotrze do nawiewów i wywiewów w pomieszczeniach. Robi się to przez tłumiki akustyczne montowane na głównych kanałach nawiewnym i wywiewnym bezpośrednio za centralą.

Jeśli tłumienie jest niewystarczające, hałas wentylatora może docierać do wielu pomieszczeń. Objawem bywa podobny charakter szumu na kilku nawiewach lub wywiewach, choć jego poziom może różnić się zależnie od długości i budowy tras.

Tłumik akustyczny ogranicza przenoszenie dźwięku w określonym paśmie częstotliwości. Jego typ, średnicę, długość i miejsce montażu dobiera się do charakterystyki centrali oraz instalacji. Sama obecność krótkiego elastycznego odcinka nie potwierdza jeszcze, że tłumienie będzie wystarczające.

Jak zlokalizować źródło hałasu krok po kroku

Zanim cokolwiek zmieniasz, ustal skąd hałas pochodzi. Kilka pytań, które porządkują diagnostykę:

  • Czy hałas jest stały czy narasta z prędkością wentylatora? Jeśli przy biegu 1 jest cicho, przy biegu 3 głośno, to problem aerodynamiczny lub niewystarczające tłumienie.
  • Skąd pochodzi? Z anemostatów, kanałów w suficie czy z pomieszczenia technicznego? Anemostat to zwykle prędkość lub regulacja. Sufit to drgania lub brak tłumika. Pomieszczenie techniczne to centrala.
  • Czy hałas jest równomierny we wszystkich pomieszczeniach? Jeśli tak, problem jest przy centrali lub w głównym ciągu. Jeśli tylko w jednym pomieszczeniu, problem jest lokalny, w tym odgałęzieniu.
  • Czy hałas ma charakter szumu, buczenia, klikania czy stukania? Szum to prędkość. Buczenie to drgania. Klikanie i stukanie zwykle wskazują na element mechaniczny: luźną część kanału, źle zamocowaną przepustnicę, pracującą obudowę albo element reagujący na zmianę przepływu.

Co konkretnie można zmienić

W zależności od diagnozy działania naprawcze wyglądają inaczej:

Zbyt wysokie prędkości w kanałach wymagają powiększenia średnic albo zmniejszenia oporu na danej trasie. Jeśli instalacja jest już zabudowana, opcją jest obniżenie przepływu w danym pomieszczeniu kosztem komfortu, ale to niedobra droga. Prawidłowe rozwiązanie to przeróbka układu, jeśli jest możliwa, albo świadome ograniczenie wydajności centrali z pełną świadomością konsekwencji dla wentylacji.

Drgania mechaniczne rozwiązuje się przez montaż podkładek lub wibroizolatorów pod centralę i elastycznych łączników na przyłączach kanałów. To jest praca do wykonania, zanim zabudowa się zamknie.

Brak tłumika akustycznego można w wielu przypadkach naprawić nawet po zamknięciu sufitu, o ile centrala jest dostępna i jest miejsce na dołożenie tłumika przy wyjściu z centrali. Jeśli kanały są już całkowicie zamknięte w zabudowie lub konstrukcji, zakres możliwych poprawek jest znacznie mniejszy.

Głośny anemostat przy prawidłowych prędkościach w głównej części instalacji może wynikać ze zbyt małego przekroju elementu końcowego, zbyt dużego przepływu przez dany punkt albo nieprawidłowej regulacji. Regulacja przepustnicą w odgałęzieniu może pomóc, ale tylko jeśli prędkość na odcinku przed anemostatem jest akceptowalna.

Ważne: zmniejszanie przepływu przez przymykanie anemostatów to tylko pozorne rozwiązanie. Opór rośnie, wentylator pracuje ciężej, a bilans nawiew-wywiew się rozjeżdża. Hałas może zniknąć w jednym miejscu i pojawić się w innym.

Kiedy hałas to objaw głębszego problemu

Często hałas w rekuperacji nie jest problemem samym w sobie, lecz objawem błędu projektowego lub wykonawczego. Zbyt małe średnice, brak tłumika, sztywny montaż centrali, zły bilans instalacji. Każdy z tych błędów można w jakimś stopniu maskować, ale nie można całkowicie wyeliminować ich skutków bez naprawy przyczyny.

Jeśli instalacja jest głośna od początku i żadna regulacja nie daje trwałej poprawy, warto ocenić ją technicznie: sprawdzić prędkości w kanałach, porównać z projektem, ocenić sposób montażu centrali i układ tłumienia. Bez takiej analizy zamiast diagnozy jest zgadywanie.
